TKAF齒輪減速電機

TKAF齒輪減速電機

產品名稱:SEW減速電機

產品規格:TK38 – 188

品牌:JMC

應用范圍:可與普通、制動、防爆、變頻、伺服、IEC等電機組合，可在立體空間六個方位任意安裝。產品廣泛適用于輕紡、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、冶金、煙草、環保、物流等驅動領域。

• 產品介紹

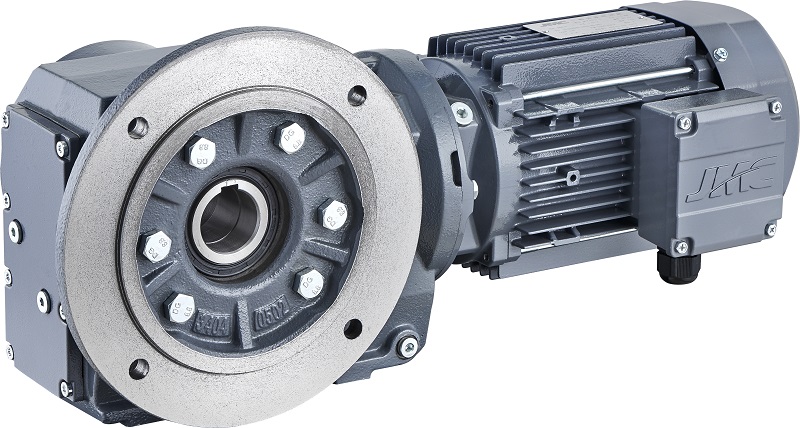

                                                                             KAF系列斜齒輪-傘齒輪減速電機

  TK系列斜齒-傘齒輪減速電機是在模塊組合體系的基礎上設計的新一代機電一體化產品，箱體為鑄鐵箱體，采用臥式加工中心一次成型確保高精度及形狀和位置公差。齒輪采用優質合金材料，經表面硬化處理，采用高精度磨齒機加工成型，可分別與普通電機、制動電機、防爆電機、變頻電機、伺服電機、同步電機，直流電機，雙速電機等電機組合，可在立體空間六個方位任意安裝。

  TK系列斜齒輪傘齒輪減速電機由斜齒輪傘齒輪減速器和電機組成，斜齒輪和傘齒輪采用優質合金鋼材料，表面硬化處理，經過高精度設備加工成形。箱體為鑄鐵箱體，箱體經精密加工，確保形狀與位置精度。滿足承載能力強、壽命長、體積小、速比大、重量輕、效率高、噪音低的優越性能。

       產品設計方案

       ? 底腳安裝或法蘭安裝     ? B5法蘭安裝或B14 法蘭安裝     ? 實心軸或空心軸     ? 鍵連接空心軸、鎖緊盤、花鍵空心軸

  TK..底腳安裝方式

  TKA..B底腳空心軸安裝方式

  TKV..B底腳花鍵空心軸安裝方式

  TKH..B底腳空心軸鎖緊盤安裝方式

  TKF..B5 法蘭安裝方式

  TKAF..B5 法蘭空心軸安裝方式

  TKVF..B5法蘭花鍵空心軸安裝方式

  TKHF..B5法蘭空心軸鎖緊盤安裝方式

  TKA..空心軸安裝方式

  TKV..花鍵空心軸安裝方式

  TKH..空心軸鎖緊盤安裝方式

  TKAZ..B14 法蘭空心軸安裝方式

  TKVZ..B14法蘭花鍵空心軸安裝方式

  TKHZ..B14法蘭空心軸鎖緊盤安裝方式


  技術數據
  速器速比范圍	[i]	3.98 ….. 197.37
  輸出扭矩	[Nm]	200 …… 50,000
  電機功率范圍	[kW]	0.12 ….. 200

      斜齒輪–傘齒輪減速器設計方案

  設計方案		型號規格
  		38	48	58	68	78	88
  TK..	底腳安裝方式	TK38	TK48	TK58	TK68	TK78	TK88
  TKA..B	底腳空心軸安裝方式	TKA38B	TKA48B	TKA58B	TKA68B	TKA78B	TKA88B
  TKV..B	底腳花鍵空心軸安裝方式	TKV38B	TKV48B	TKV58B	TKV68B	TKV78B	TKV88B
  TKH..B	底腳空心軸鎖緊盤安裝方式	TKH38B	TKH48B	TKH58B	TKH68B	TKH78B	TKH88B
  TKF..	B5 法蘭安裝方式	TKF38	TKF48	TKF58	TKF68	TKF78	TKF88
  TKAF..	B5 法蘭空心軸安裝方式	TKAF38	TKAF48	TKAF58	TKAF68	TKAF78	TKAF88
  TKVF..	B5法蘭花鍵空心軸安裝方式	TKVF38	TKVF48	TKVF58	TKVF68	TKVF78	TKVF88
  TKHF..	B5法蘭空心軸鎖緊盤安裝方式	TKHF38	TKHF48	TKHF58	TKHF68	TKHF78	TKHF88
  TKA..	空心軸安裝方式	TKA38	TKA48	TKA58	TKA68	TKA78	TKA88
  TKV..	花鍵空心軸安裝方式	TKV38	TKV48	TKV58	TKV68	TKV78	TKV88
  TKH..	空心軸鎖緊盤安裝方式	TKH38	TKH48	TKH58	TKH68	TKH78	TKH88
  TKAZ..	B14 法蘭空心軸安裝方式	TKAZ38	TKAZ48	TKAZ58	TKAZ68	TKAZ78	TKAZ88
  TKVZ..	B14法蘭花鍵空心軸安裝方式	TKVZ38	TKVZ48	TKVZ58	TKVZ68	TKVZ78	TKVZ88
  TKHZ..	B14法蘭空心軸鎖緊盤安裝方式	TKHZ38	TKHZ48	TKHZ58	TKHZ68	TKHZ78	TKHZ88



  設計方案		型號規格
  		98	108	128	158	168	188
  TK..	底腳安裝方式	TK98	TK108	TK128	TK158	TK168	TK188
  TKA..B	底腳空心軸安裝方式	TKA98B	TKA108B	TKA128B	TKA158B	TKA168B	TKA188B
  TKV..B	底腳花鍵空心軸安裝方式	TKV98B	TKV108B	TKV128B	TKV158B	TKV168B	TKV188B
  TKH..B	底腳空心軸鎖緊盤安裝方式	TKH98B
